产品详情
认证：ISO9001：2008
付款和运送条款：
最小订单数量：1个单位
价格：谈判
包装细节：木箱
交货时间：7-15天
供应能力：每月2000个单位
详细的产品描述
| 产品名称： | Small Size 5050 High Precision Fiber Laser Cutting Machine | 激光功率： | 300w到800w |
|---|---|---|---|
| 工作区域： | 500 *500毫米 | 最大移动速度： | 60m / min的 |
| 定位精度： | ±0.01-0.03 | 电力供应： | 3×380V±10％220V±10％ |
| 包： | 木头箱子 | 保证： | 1年 |
This model adopts high-precision linear motor workbench, high precision, fast speed; optional high-precision CCD automatic positioning, automatic calibration. The whole process controlled by automatic computer software, the software interface real-time feedback, timely understanding of the processing status, non-contact processing program, no mechanical stress and deformation, simple operation, high cutting precision.
1, Practical new type patent integrated design, can match with different types or manufacturers of laser source, compact structure reliable, safe, practical and reasonable.
2, Using an optical marble platform, anti-vibration frame design, suitable for high speed movement, high stability.
3, High-precision, with full feedback linear motor workbench, speed is fast; large working area visual precision positioning is optional, automatic precision calibration.
4, The multi-function integrated control, independent research and development of patent software, software automatic control in processing, the software interface real-time feedback, showing all functions and all parts of processing status; non-contact processing mode, no mechanical stress and deformation.
2, Using an optical marble platform, anti-vibration frame design, suitable for high speed movement, high stability.
3, High-precision, with full feedback linear motor workbench, speed is fast; large working area visual precision positioning is optional, automatic precision calibration.
4, The multi-function integrated control, independent research and development of patent software, software automatic control in processing, the software interface real-time feedback, showing all functions and all parts of processing status; non-contact processing mode, no mechanical stress and deformation.
组态
| # | 项目 | 规格 | 牌 | 备注 |
| 1 | 激光光源 | 800W | 市明鑫 | |
| 2 | 直线电机 | |||
| 3 | 光栅 | 分辨率0.5μm | 西班牙 | |
| 4 | 司机 | servotronix | ||
| 5 | Z轴螺丝模组 | |||
| 6 | 激光切割头 | BT230 | ||
| 7 | 精密直线导轨 | HIWIN | ||
| 8 | 大理石 | 1800*1350*200 | 山东 | |
| 9 | 器官封面 | 标准 | ||
| 10 | 加工材料 | 标准 | 航空铝合金 |
参数
| 工作规模 | 500×500（毫米） | |
| 最大。促进 | 1.2克 | |
| X轴 | 最大。移动速度 | 60m / min的 |
| 路线 | 500毫米 | |
| 定位精度 | ±0.01毫米 | |
| 重复精度 | ±0.004毫米 | |
| Y轴 | 最大。移动速度 | 60m / min的 |
| 路线 | 500毫米 | |
| 定位精度 | ±0.01毫米 | |
| 重复精度 | ±0.004毫米 | |
| Z轴 | 路线 | 100毫米 |
工作条件
| 1 | 工作温度 | -10℃〜45℃ |
| 2 | 相对湿度 | <90％没有冷凝器 |
| 3 | 环境 | 通风良好，无振动 |
| 4 | 电源 | 3×380V±10％220V±10％ |
| 5 | 电源频率 | 50赫兹 |
4.机器提案

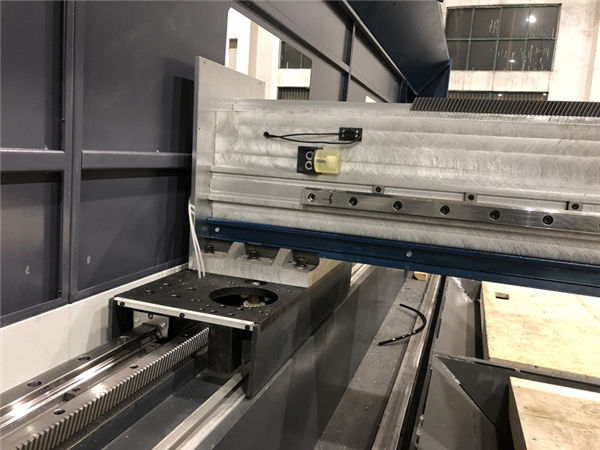

4. 1机架采用大理石结构和美国数控激光切割系统。通过一体化设计，通过龙门铣床加工，使机芯运动准确。线性电机驱动系统，界面友好，长期稳定工作。
Adopted THK Japan precision linear guide rail, with high accuracy, low abrasion and easy to be assembled or exchanged.4. 2 laser cutting head
BT230（Raytools，瑞士品牌）激光切割头，带自动对焦系统。它可以防止材料浪费变形切割。保护玻璃可以保持和保护切割头内部重要光学部件的低成本。自动对焦系统适用于非平板金属板加工。结合高品质激光器，BT230可广泛应用于陶瓷，医疗，半导体和其他行业。
4. 1机架采用大理石结构和美国数控激光切割系统。通过一体化设计，通过龙门铣床加工，使机芯运动准确。线性电机驱动系统，界面友好，长期稳定工作。
Adopted THK Japan precision linear guide rail, with high accuracy, low abrasion and easy to be assembled or exchanged.4. 2 laser cutting head
BT230（Raytools，瑞士品牌）激光切割头，带自动对焦系统。它可以防止材料浪费变形切割。保护玻璃可以保持和保护切割头内部重要光学部件的低成本。自动对焦系统适用于非平板金属板加工。结合高品质激光器，BT230可广泛应用于陶瓷，医疗，半导体和其他行业。
| 项目 | 参数 |
| 瞄准 | 100毫米 |
| 焦点 | 125毫米 |
| 光学孔径 | 25毫米 |
| nozzel（单曲） | ：0.8 / 1.0 / 1.5 / 2.0 / 2.5 / 3.0 / 3.5 /4.0毫米 |
| 镜片材料 | 石英 |
| 光纤插头 | QBH |
| 辅助压力 | 最大。 20bar的 |
| 重量 | 〜1.5公斤 |
控制系统
采用专业的PC工业电脑操作，图形界面，操作简便，专业的切割控制软件可以自由设计各种图形和文字，实时处理，支持CAD，CorelDraw等专业绘图软件。
。高品质的工业计算机控制操作
。高效，易操作的数控切割系统
。 Z轴自动跟踪功能
Applications display
Applied to various metal sheet cutting and punching and other kinds of laser processing, such as hardware, consumer electronics components, various instruments, sheet metal processing industrial cutting; precision cutting and drilling for various metal materials.
