高精度小型薄板金属激光切割机防腐蚀磨损

产品详情

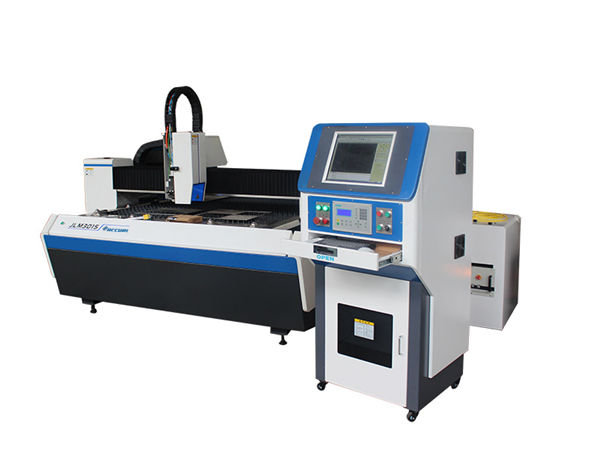

精密激光切割机由RISE LASER设计制造。采用领先的激光技术，适用于薄板金属应用。该机器与大理石和Cypcut激光切割系统相结合。集成式设计，双龙门直线电机驱动系统，界面友好，长期稳定工作。

*安全结构
*占用少，适合小作坊。
*易于操作
*领先的切割切割系统，易于使用。
*防腐蚀磨损
*免维护传动部件，可提供腐蚀性材料切割。
*稳定耐用
*大理石机床，变形小，稳定性高，抗冲击，高速工作。
*精密切割
*最佳切割来自瑞士RAYTOOLS激光切割头
*光纤激光器
*采用中国顶级品牌光纤激光器，质量稳定。
*精密运动机制
*双线性电机驱动系统可提高切割精度和效率。

^组态

^参数

^工作条件

机器提案

4.1机架采用大理石结构和美国数控激光切割系统。通过一体化设计，通过龙门铣床加工，使机芯运动准确。线性电机驱动系统，界面友好，长期稳定工作。
采用THK日本精密直线导轨，精度高，磨损小，易于组装或更换。

4. 2激光切割头
BT230（Raytools，瑞士品牌）激光切割头，带自动对焦系统。它可以防止材料浪费变形切割。保护玻璃可以保持和保护切割头内部重要光学部件的低成本。自动对焦系统适用于非平板金属板加工。结合高品质激光器，BT230可广泛应用于陶瓷，医疗，半导体和其他行业。

4. 3控制系统

采用专业的PC工业电脑操作，图形界面，操作简便，专业的切割控制软件可以自由设计各种图形和文字，实时处理，支持CAD，CorelDraw等专业绘图软件。
。高品质的工业计算机控制操作
。高效，易操作的数控切割系统
。 Z轴自动跟踪功能
数控切割控制系统
数控切割控制系统是采用高性能控制卡，基于Windows XP Professional开发，与CNC控制系统完全对接，因此，机器与激光源之间的实时控制和软件升级更加方便快捷。

控制系统的主要特点

运行稳定，抗干扰能力强
快速移动，平稳启动和停止
切割效果好，切割速度快
增强了大数据处理的能力
输出控制：支持统一实体输出模式，支持任意位置开始切割，结合NC和图形两种输出模式，可以在停止参数后进行修改。

软件

l提供英文版本
l保存处理文件为requsted
l工作运动和切割状态显示
l可以支持DXF，国际G代码NC文件。
l自动切割计算
l根据加工需要，支持改变切割起始位置和加工方向，同时系统动态调整引导或引出线位置。
导入文件或手动调整时优化工作时间。
可以从组导入和应用部分数据
自动嵌套软件CAM
高响应，高采样率，高传输速率，保证伺服系统的稳定性，通过系统，一键可以校准传感器的工作。
EtherCAT BUS数控系统（AheadTechs）可以支持灵活控制，实现更多组合接口。支持多种轴间距补偿模式，确保加工精度。
处理零件统计和生产数量的管理。

^{理论切割参数}
