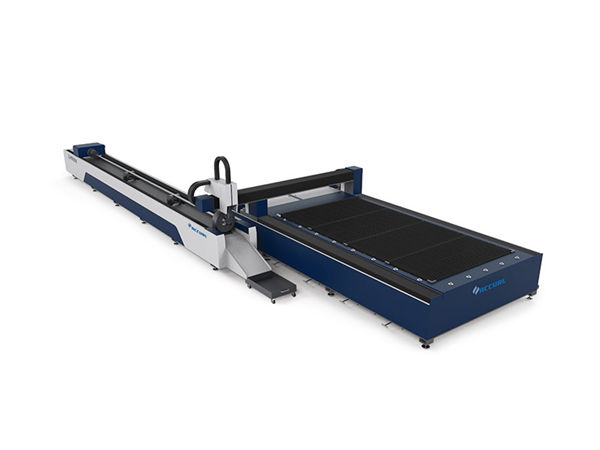

金属管3d激光切割机/自动切管机

金属管3d激光切割机/自动切管机

产品详情


认证:CE
付款和运送条款:
最小订单数量:1套
价钱可以谈
包装细节:1 * 20GP容器
交货时间:30天
付款方式:L / C,D / A,T / T,D / P,西联汇款,信用证
供应能力:每月50套

详细的产品描述


应用::全金属材料切割厚度:SS高达10mm,MS高达22cm
激光类型::纤维CNC或不::
冷却模式::水冷控制软件::Cypcut
图形格式支持::AI,BMP,DST,DWG,DXF,DXP,LAS,PLT发源地::中国
型号::TY-3015DG售后服务提供::工程师可在海外服务机械
重复精度::+ -0.03mm工作温度::0℃-45℃
工作湿度::5%-95%加工范围:20-130mmx3000mm
电压::AC380V±10%50HZ(60HZ)切割面积:3000 * 1500mm标准,更大可定制

机身


1.我们的机身采用8mm钢结构,600℃热处理,精确焊接,确保使用20年不变形。
2.龙门采用镁合金铸造,稳定性强,不变形,运动快捷。
3,机体两侧高效分区吸烟系统,强力分段除尘,吸烟收集,减少对工人的伤害。
4.采用进口精密法兰减速机和伺服电机,运行速度快。
5.机床上有70个刀片和6个滑动条,带有紧密的刀片以减少机器警告,滑动杆可与气缸一起工作,轻松上传和下载纸张。
6.灵活的装载箱可以正面和两侧开放,方便机器工作。

光纤激光切割机的优点


1)优良的光束质量:聚焦直径更小,工作效率更高,质量更高。
2)切削速度快:切削速度大于60m / min
3)运行稳定:采用世界顶级进口光纤激光器,性能稳定,关键部件均可
达到100,000小时;
4)光电转换效率高:与CO2激光切割机相比,
光纤激光切割机具有三倍的光电转换效率
5)低成本,低维护:节约能源,保护环境。光电转换率
高达25-30%。电耗低,仅为传统CO2激光器的20%-30%左右
切割机。光纤传输无需反射镜头,节省维护成本;
6)操作简便:光纤线传输,光路无调整;
7)超灵活的光学效果:紧凑的设计,易于灵活的制造要求。

规格


激光源介质纤维
切割范围(L * W)3000毫米×1500毫米
Z轴行程250毫米
最大。定位速度120米/分钟
X,Y轴最大。加快速度1.0G
冷却形式水冷
激光波长1070纳米


激光源的输出功率



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(可选的)

闵。削减差距≤0.1毫米
X,Y和Z轴的定位精度±0.03毫米
X,Y和Z轴的重复定位精度±0.01毫米
切割材料的厚度(根据材料)0.2 - 25毫米
司机模型进口伺服电机
电力需求380V,50 / 60Hz
工作温度0-45℃
连续工作时间24小时
机器重量大约12000公斤
电源总保护等级IP54

详细图片


名称: 机身和配件600℃热处理,烘箱24小时冷却,精确CO2保护焊接,确保20年使用不变形。
b.Synchronous X / Y / Z轴:Z轴可以运行150mm,适合切割多种金属板。
c。高质量保证了其耐用性和易维护性。
名称:交流伺服电机和驱动器采用进口伺服电机(Y轴由两个伺服电机驱动)和精密行星减速机,确保稳定,精确,可靠的驱动。
名称:精密直线导轨先进的切割系统,激光功率和伺服机芯完美匹配,采用进口高精度齿轮和齿条驱动系统,可更换双工作台,确保更高的加工速度和精度。
名称:切割头非接触式切割头具有自动高度跟踪和防撞功能,在相同的输出功率下,大大提高了切割速度,平滑度和切割精度。总之,可以提高切割效率。
名称:激光源速度快,切割线精度高,切割边缘光滑

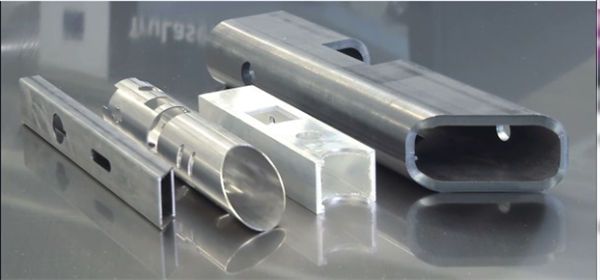

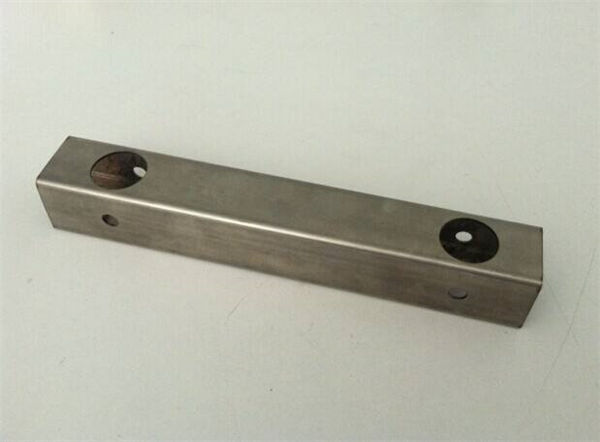

切割样品


训练


签订合同后,贵公司可以安排技术人员来我厂学习设备和操作要领的基本知识,培训时间大约1-3天,培训内容如下:
a)通用绘图软件培训;
b)机器开关培训程序;
c)控制面板和软件参数的重要性,参数范围的设置;
d)机器的基本清洁和维护;
e)通用硬件故障排除;
f)操作注意事项
