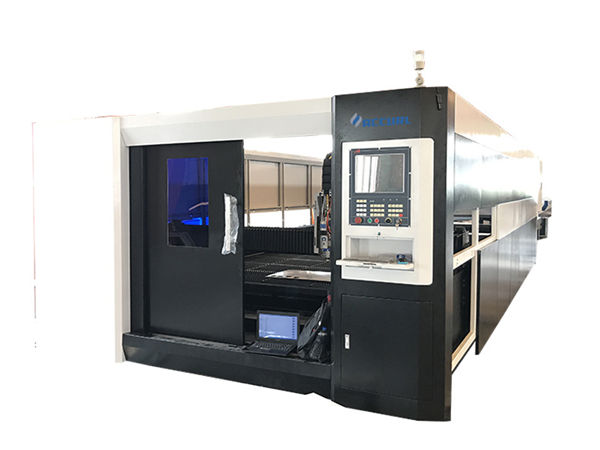

不锈钢金属板钢纤维激光切割机

不锈钢金属板钢纤维激光切割机

产品详情


认证:CE
付款和运送条款:
最小订单数量:1套
价钱可以谈
包装细节:1 * 40GP容器
交货时间:30天
付款方式:L / C,D / A,T / T,D / P,Western Union
供应能力:150套

详细的产品描述


应用::全金属材料切割厚度:SS高达12毫米,MS高达22厘米
激光类型::纤维脉冲频率:1-2000HZ
定位系统:红灯控制软件::Cypcut
图形格式支持::AI,BMP,DST,DWG,DXF,DXP,LAS,PLT发源地::中国
型号::TY-6020JB售后服务提供::工程师可在海外服务机械
重复精度::+ -0.03mm工作温度::0℃-45℃
工作湿度::5%-95%激光光源:中国人或进口人
电压::AC380V±10%50HZ(60HZ)切割面积:6000 *2000毫米
产品名称:金属板钢纤维激光切割机TY-6020JB

光纤激光机的优点


与传统激光相比,光纤激光更环保
2.功耗大大降低:光纤激光器的光电转换效率是传统激光器的15倍。
3.更高的激光光斑质量:单模激光光源
4.降低消耗:电耗低于每小时7KW。

光纤激光切割机的主要特点


机身:
1.太乙的机身采用8mm钢结构,600℃热处理,精密焊接,确保使用20年不变形。

2.龙门采用镁合金铸造,稳定性强,不变形,运动快捷。

3,机体两侧高效分区吸烟系统,强力分段除尘,吸烟收集,减少对工人的伤害。

4.采用进口精密法兰减速机和伺服电机,运行速度快。

5.机床上有70个刀片和6个滑动条,带有紧密的刀片以减少机器警告,滑动杆可与气缸一起工作,轻松上传和下载纸张。

6.灵活的装载箱可以正面和两侧开放,方便机器工作。

规格


激光源介质纤维
切割范围(L * W)6000毫米×2000毫米
Z轴行程250毫米
最大。定位速度120米/分钟
X,Y轴最大。加快速度1.0G
冷却形式水冷
激光波长1070纳米


激光源的输出功率



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(可选的)

闵。削减差距≤0.1毫米
X,Y和Z轴的定位精度±0.03毫米
X,Y和Z轴的重复定位精度±0.01毫米
切割材料的厚度(根据材料)0.2 - 25毫米
司机模型进口伺服电机
电力需求380V,50 / 60Hz
工作温度0-45℃
连续工作时间24小时
机器重量大约12000公斤
电源总保护等级IP54



切割厚度参考表


激光功率最大切割厚度
碳钢(mm)不锈钢(mm)铝(mm)黄铜

(毫米)

700W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
以上参数仅供参考



应用材料


不锈钢,碳钢,合金钢,硅钢,弹簧钢,镀锌板,酸洗板,黄铜板,铜板,铝板等

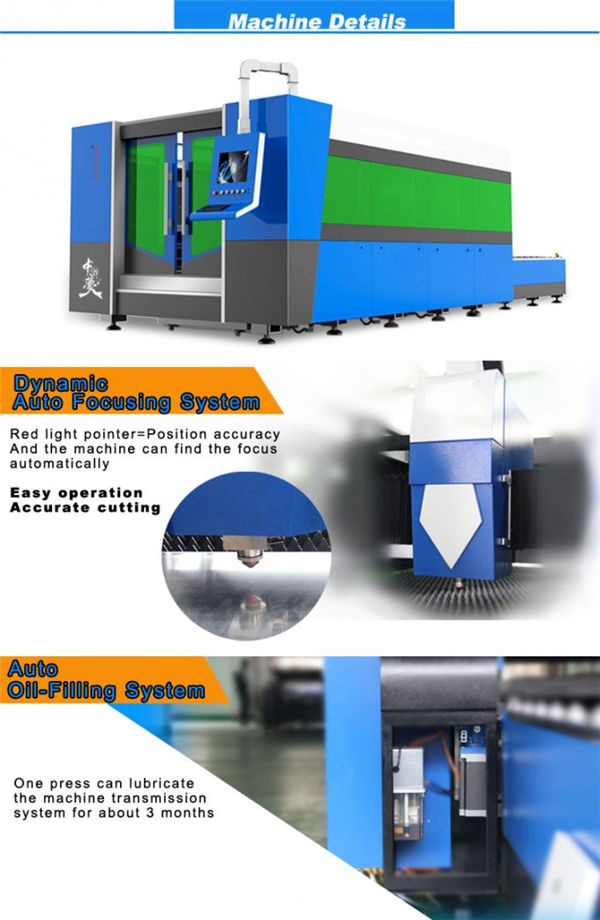

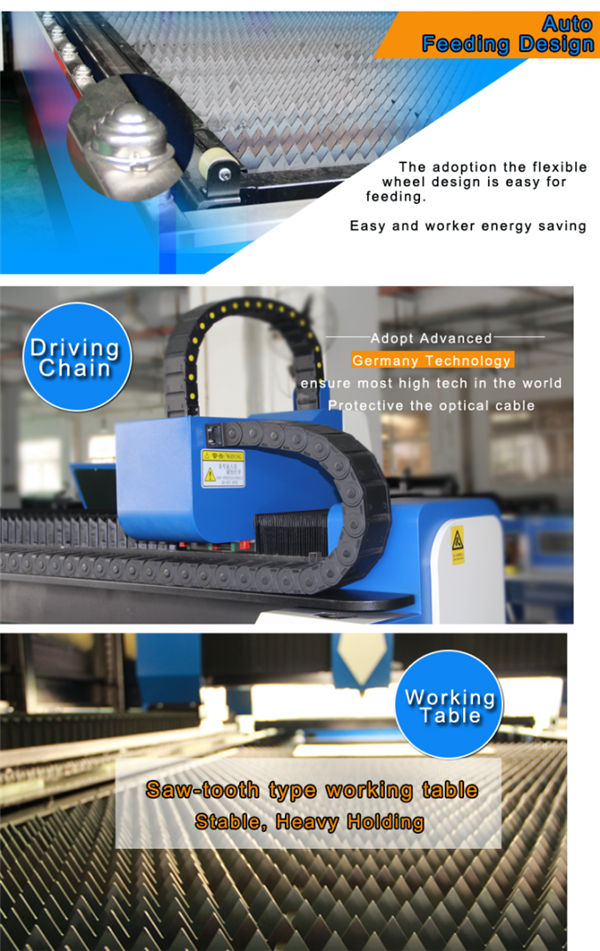

详细图片

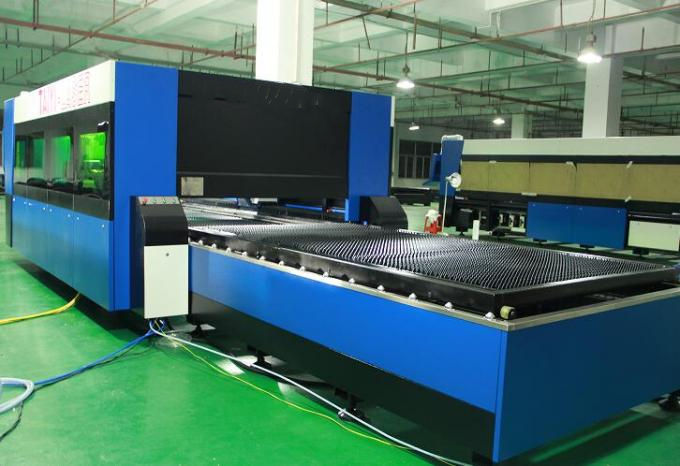

名称:机身及配件

a.600℃热处理,在烘箱中24小时冷却,精确CO2保护焊接,确保使用20年不变形。
b.Synchronous X / Y / Z轴:Z轴可以运行150mm,适合切割多种金属板。
c。高质量保证了其耐用性和易维护性。

名称:交流伺服电机和驱动器

进口伺服电机(由两个伺服电机驱动的Y轴)和精密的行星减速机确保了稳定,精确和可靠的驱动。





名称:精密直线导轨

先进的切割系统,激光动力和伺服机芯完美契合,采用进口高精度齿轮和齿条传动系统,可更换双工作台,确保更高的加工速度和精度。

名称:切割头



非接触式切割头具有自动高度跟踪和防撞功能,在相同的输出功率下,大大提高了切割速度,平滑度和切割精度。总之,可以提高切割效率。





名称:激光源

速度快,切割线精度高,切削刃光滑

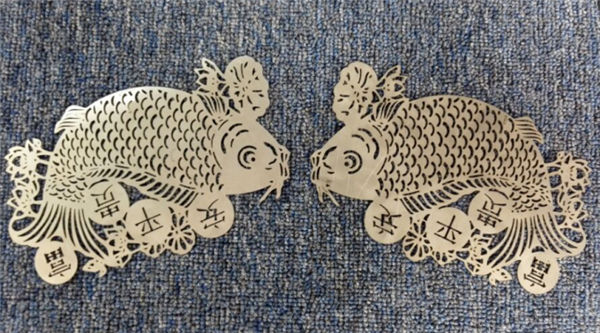

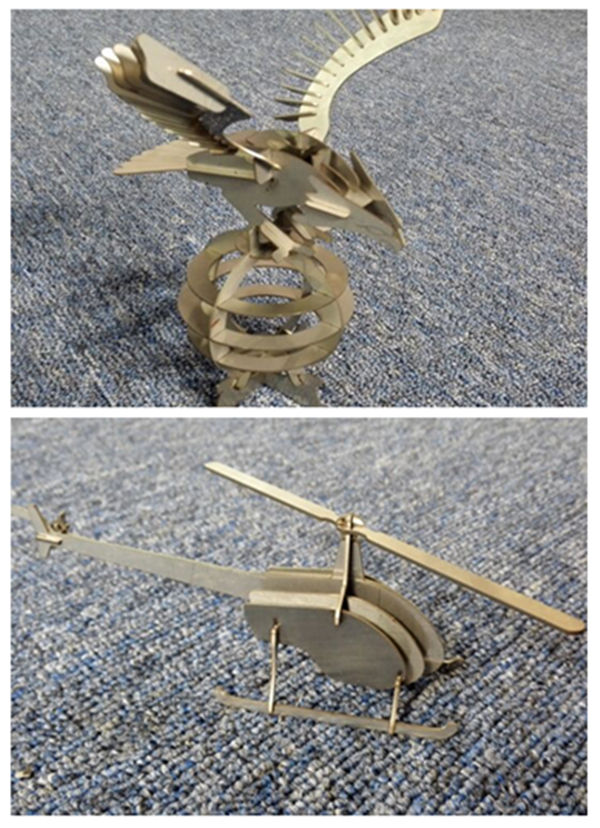

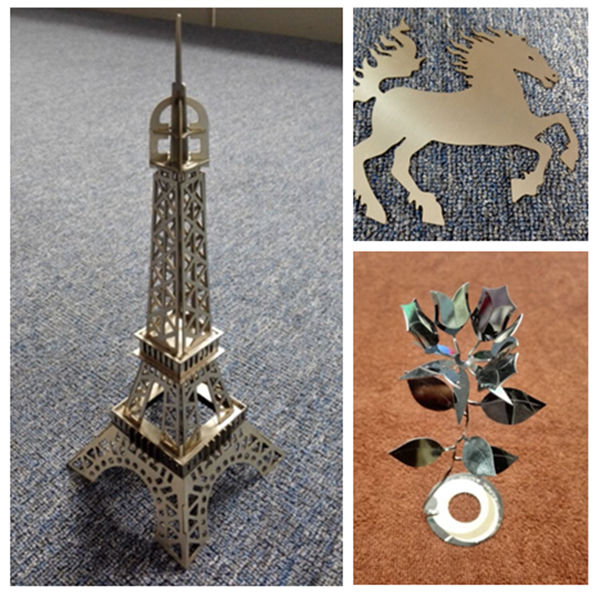

切割样品


训练


售后服务,从培训到机器安装(3种方式):
1.当您见面时,提供安装,操作,维护和故障排除的英语培训视频和用户手册,以及通过电子邮件,传真,电话/ whatsapp / skype等提供的技术指南安装,使用或调整的一些问题。
2.贵公司可以安排技术人员来我厂了解设备和操作要领的基本知识,培训时间约为3-5天,培训内容如下:
a)通用绘图软件培训;
b)机器开关培训程序;
c)控制面板和软件参数的重要性,参数范围的设置
d)机器的基本清洁和维护;
e)通用硬件故障排除;
f)操作注意事项。
3.门到门指导培训服务。签证,差旅费和住宿费用由客户承担。在培训期间,最好为我们的两位工程师安排翻译。培训时间:3-5天。

保证


一个)。 1年用于金属纤维激光切割机的整机。 (人为损害是经过协商的。)
B)。激光光源2年保修
C)。终身维护和备件供应
d)。为操作人员提供免费培训。 (工程师可以出国谈判。)
