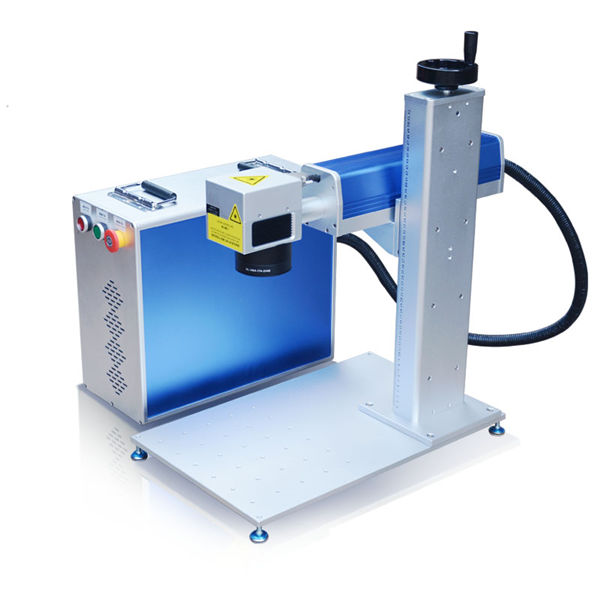

光纤激光雕刻机10米机身设计

产品详情

认证：CE
付款和运送条款：
最小订单数量：1套
价钱可以谈
包装细节：1 * 40GP容器
交货时间：30天
付款方式：L / C，D / A，T / T，D / P，Western Union

详细的产品描述

应用：	全金属材料	切割厚度：	高达1毫米SS
激光类型：	进口原装光纤激光器	最大切割厚度：	20毫米/ CS; 10毫米/ SS
最小宽度：	0.1毫米	控制软件：	Cypcut
图形格式支持：	AI，BMP，DST，DWG，DXF，DXP，LAS，PLT	品牌：
重复精度：	+/-0.03毫米	工作温度：	0℃-45℃
冷却模式：	水冷	激光光源：	IPG / nLight公司/ Raycus /最大
电压：	AC380V±10％50HZ（60HZ）	切割面积：	3000x1500mm

应用

适用于厚度为0.2至14mm的标准不锈钢带

产品

切圆圈100-800mm

项目移民

码	项目
1	废料处理系统
2	机械臂
3	激光切割机
4	中央电控柜
5	冷却系统
6	喂料机

激光机规格

激光源介质	纤维
切割范围（L * W）	10000毫米×15000毫米
Z轴行程	250毫米
最大。定位速度	120米/分钟
X，Y轴最大。加快速度	1.0G
冷却形式	水冷
激光波长	1070纳米
激光源的输出功率	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W （可选的）
闵。削减差距	≤0.1毫米
X，Y和Z轴的定位精度	±0.03毫米
X，Y和Z轴的重复定位精度	±0.01毫米
切割材料的厚度（根据材料）	0.2 - 25毫米
司机模型	进口伺服电机
电力需求	380V，50 / 60Hz
工作温度	0-45℃
连续工作时间	24小时
机器重量	大约12000公斤
电源总保护等级	IP54

激光切割机参数

车床采用整体焊接结构，经过应力消除退火后进行粗加工，金属精加工二次振动时效处理，更好地解决了焊接应力，大大提高了机床的稳定性.X，Y， Z轴采用日本伺服电机，配备高精度磨齿减速机和刚性齿条，高精度直线导轨，高效传动机构，有效保证传动精度;机床配有自动润滑装置，切割区域有除尘功能装置，废车底部切割区域，机械切割运动，保持弧度不良的灌装操作，一次切割行程后不需要返回原点，从而节省了大量的时间，切割速度大大提高。通过计算，可以提高15％以上的切削效率。

移动式切割床的运动控制采用伺服电机驱动的链条，床面由铜铝缸盖组成，铜盖可有效减少刮板，降低更换成本。

收集，开卷，拉直，送料装置参数

码	性能	参数	备注
1	线圈的最大负载重量	10T（最大）
2	线圈宽度	200毫米〜1300毫米
3	线圈厚度	0.3毫米〜1.5毫米
4	材料卷内径	Ø460-530mm
5	材料卷外径	Ø1300mm（最大值）
6	生产线速度	为20m /分钟
7	加载模式	装车
8	张紧方法	液压膨胀
9	制动方法	气动盘式制动器
10	喂养控制	电感应
11	解开	频率控制
12	载体;材料与coffret	自动
13	按压装置	自动
14	平辊	上升11下来12
15	捏辊	1套
16	给料机	夹送辊
17	馈线驱动程序	伺服电机

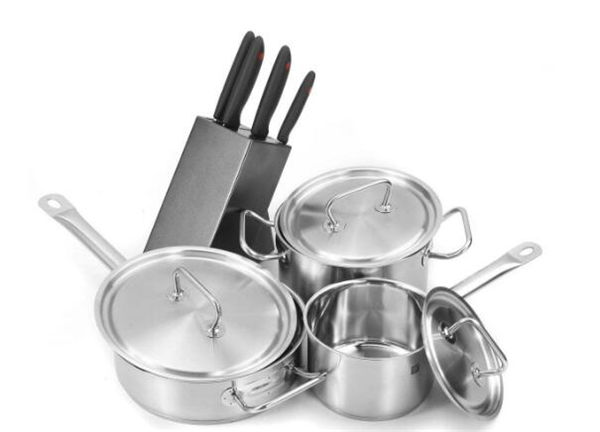

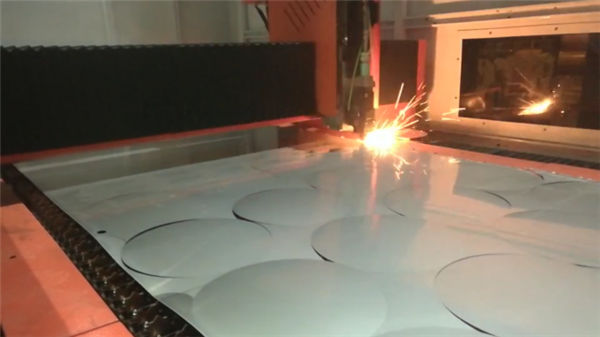

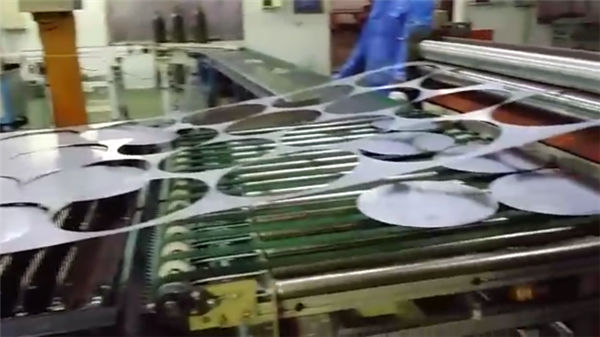

切割样品:(附图片仅供参考，详情请与我们联系）

切割样品

售前服务

1.免费样品切割，
对于免费样品切割/测试，请将您的CAD文件发送给我们，我们将在此处切割并制作视频以向您显示切割，或者向您发送样品以检查切割质量。
2.定制机器设计
根据客户的应用，我们可以根据客户的方便性和高生产效率对我们的机器进行相应的修改。

售后服务

A.机器将提供英文培训视频和用户手册，用于安装，操作，维护和故障排除，并通过电子邮件，传真，电话，Skype等方式提供技术指导。
B.我们为客户现场提供技术人员进行安装和培训，客户应承担签证，机票，当地生活费用。
C.客户可以到我们工厂接受培训。我们将提供安装，操作，机器故障排除和维护方面的培训。
在我们的研讨会培训期间，我们提供7天的免费培训和生活费用，限制2人。
