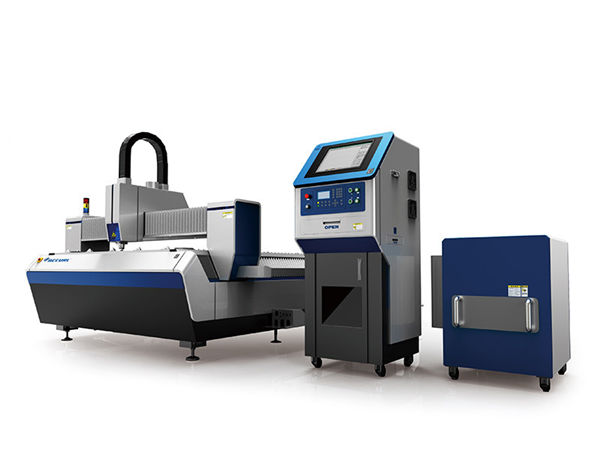

cnc钣金切割机/管切割机

产品详情


认证:CE
付款和运送条款:
最小订单数量:1套
价钱可以谈
包装细节:1 * 40GP容器
交货时间:30天
付款方式:L / C,D / A,T / T,D / P,Western Union

详细的产品描述


应用::全金属材料切割厚度:SS高达12毫米,MS高达22厘米
激光类型::进口原装光纤激光器数控与否:
最小宽度:0.1毫米图形格式支持::AI,BMP,DST,DWG,DXF,DXP,LAS,PLT
最大加速度:1.0G重复精度::+/-0.03毫米
工作温度::0℃-45℃冷却模式:水冷
重量(kg):8600电压::AC380V±10%50HZ(60HZ)
切割面积:3000x1500mm产品:Cnc钣金切割机/切管机

光纤激光机的优点


1)光纤激光切割是薄金属板的最快工艺。
2)获得“清洁切割”的表面质量。
3)铝,铜和黄铜等反光材料可以轻松切割。
4)零件加工成本非常低。
5)很少甚至没有维护费用。
6)消耗部件成本低。唯一需要更换的部件是长时间喷嘴,陶瓷和保护眼镜。没有其他消耗品成本。
7)谐振器寿命超过100,000个工作小时。
8)双滚珠丝杆闭环系统和进口开放式数控系统,确保高
高速切削时的精度和高工作效率。
9)2KW光纤激光器和可选500W-4000W光纤激光器的标准配置
标准配置500W光纤激光器和可选的1000W IPG或N光纤。
低运营和维护成本。实现长期投资回报和收益最大化。
10)外壳设计符合CE标准,可靠,安全地加工。
托盘交换器便于物料上下料,提高了效率。
开放式结构便于物料上载和卸载。
抽屉收集装置使接收材料更方便。
11)针对高速切削,经过2次老化加工后的强化焊接机体,保证了长期的精度和性能的稳定性。

光纤激光切割机的主要特点


1)采用世界着名德国Dlaser光纤激光光源和美国激光机械切割头
动态聚焦系统,可以高精度地切割和冲压不同种类的金属材料
而且速度很快。
2)由于激光通过光纤传输,因此无需维护或调整激光光路。
它大大降低了机器故障率,延长了使用寿命。
3)大幅面切割区域满足各种金属加工的要求。

规格


激光源介质纤维
切割范围(L * W)3000毫米×15000毫米
Z轴行程250毫米
最大。定位速度120米/分钟
X,Y轴最大。加快速度1.0G
冷却形式水冷
激光波长1070纳米


激光源的输出功率



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(可选的)

闵。削减差距≤0.1毫米
X,Y和Z轴的定位精度±0.03毫米
X,Y和Z轴的重复定位精度±0.01毫米
切割材料的厚度(根据材料)0.2 - 25毫米
司机模型进口伺服电机
电力需求380V,50 / 60Hz
工作温度0-45℃
连续工作时间24小时
机器重量大约8600公斤
电源总保护等级IP54

切割厚度参考表


激光功率最大切割厚度
碳钢(mm)不锈钢(mm)铝(mm)黄铜

(毫米)

700W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
以上参数仅供参考



应用行业


适用于航空航天技术,飞机制造,火箭制造,机器人制造,电梯制造,船舶制造,钣金切割,厨房家具,电子元件,汽车零件,冷却和通风管道,标牌,金属和其他金属零件加工行业

详细图片






名称:机身及配件

a.600℃热处理,在烘箱中24小时冷却,精确CO2保护焊接,确保使用20年不变形。
b.Synchronous X / Y / Z轴:Z轴可以运行150mm,适合切割多种金属板。
c。高质量保证了其耐用性和易维护性。

名称:交流伺服电机和驱动器

进口伺服电机(由两个伺服电机驱动的Y轴)和精密的行星减速机确保了稳定,精确和可靠的驱动。





名称:精密直线导轨

先进的切割系统,激光动力和伺服机芯完美契合,采用进口高精度齿轮和齿条传动系统,可更换双工作台,确保更高的加工速度和精度。

名称:切割头



非接触式切割头具有自动高度跟踪和防撞功能,在相同的输出功率下,大大提高了切割速度,平滑度和切割精度。总之,可以提高切割效率。





名称:激光源

速度快,切割线精度高,切削刃光滑

训练


1.用于安装,操作,维护和故障排除的培训视频和用户手册,以及通过电子邮件,传真,电话/ whatsapp / skype //等提供的技术指南安装,使用或调整的一些问题。

2.您公司可以安排技术人员来我厂学习设备和操作要领的基本知识,培训时间约为3-5天,培训内容如下:
a)通用绘图软件培训;
b)机器开关培训程序;
c)控制面板和软件参数的重要性,参数范围的设置
d)机器的基本清洁和维护;
e)通用硬件故障排除;
f)操作注意事项。
3.门到门指导培训服务。签证,差旅费和住宿费用由客户承担。在培训期间,最好为我们的两位工程师安排翻译。培训时间:3-5天。



包装和运输


1.我们的木箱经过熏蒸处理。不需要木材检查,节省运输时间。
2.机器的所有备件均采用柔软材料覆盖,主要采用珍珠棉。
避免在交付过程中可能发生的所有损坏。然后我们将塑料包裹得很紧,确保覆盖的柔软材料完好无损,同时避免防水和防锈。
3.最外面是带固定模板的木箱。
4.木箱底部有坚固的铁制千斤顶,便于搬运和运输。
