产品详情
认证：CE，ISO 9000
付款和运送条款：
最小订货数量：1套
价钱可以谈
包装细节：木质包装
交货时间：15 - 30个工作日
付款方式：T / T，Western Union，MoneyGram
供应能力：每月1000单位
详细的产品描述

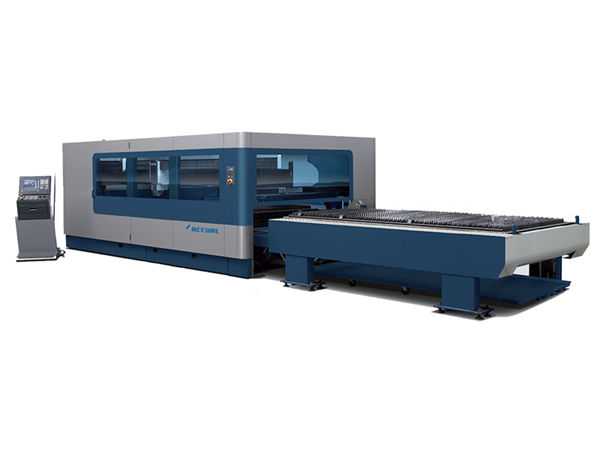

| 产品名称： | 板和管光纤激光切割机 | 激光类型： | 光纤激光器 |
|---|---|---|---|
| 激光功率： | 800瓦特/千瓦特/2000瓦特/4000瓦特 | 保证： | 12个月 |
| 售后服务： | 海外工程师服务 | 重量： | 3000公斤 |
| 控制软件： | Cypcut | 数控与否： | 是 |
| 适用材料： | 金属管和金属板 | 电源： | AC380V±5％50 / 60Hz（3相） |
产品说明
我们采用最先进的光纤激光N-light / IPG，结合自行设计的龙门数控机床和高强度焊接机身。经过大型数控铣床的高温退火和精密加工，具有良好的刚性和稳定性，采用进口高精度，高速，直线导轨，高速伺服电机。铝梁，先进的热处理工艺，强度高，重量轻，刚性好。主要用于高速，高精度的20mm金属切割管。光纤激光器具有光束质量高，亮度高，转换率高，免维护，运行稳定可靠，成本低，体积小等优点。空气辅助切割是激光切割最先进的水平。 ，特别适用于不锈钢，碳钢，合金，黄铜，铜，钛等金属材料的精密切割。它广泛应用于金属制品，自行车，金属家具，健身器材，运动器材，农机，展示架，消防等。
机器特征
1.双电动卡盘和双伺服电机的设计，适用于圆形，方形，矩形管，椭圆形管，工字钢等切割管。
2.气动滚轮支撑设计，确保切割过程中的转动稳定性。
3.高性能激光光源和稳定的操作系统，使切割效果最佳。
4.该机拥有完善的冷却系统，润滑系统和除尘系统，确保其运行稳定，高效，持久。
5.该机器可用于切割各种金属，具有优异的稳定切割质量。
6.使用专门的CAD / CAM自动编程软件和自动嵌套软件，可以最大限度地节省原材料。
7.通过以太网接口访问CNC系统，可在激光切割过程中进行通信和远程监控。
技术参数
光纤激光功率：800W，1000W，1500W，2000W，3000W 4000W（可选）
工作尺寸：3000 * 1500mm
X和Y定位精度：+ -0.05mm
传动方式：进口德国亚特兰大高精度齿轮和齿条带双驱动机架光纤激光切割机
| 激光功率 | 800W 1000W 2000W 3000W |
| 激光源 | IPG / N-LIGHT Maxphotonics光纤激光谐振器 |
| 管/管加工（ΦxL） | Φ= 20-300mm，L = 6m，8m，12m（Φ= 20-300mm可选; L> 6m可选） |
| 管/管类 | 圆形，方形，长方形，椭圆形，腰圆形等 |
| 旋转速度 | 120转/分钟 |
| CNC控制 | Cypcut /德国PA HI8000 |
| 激光头 | 瑞士Raytools |
| 电源 | AC380V±5％50 / 60Hz（3相） |
| 总电力 | 22KW |
| 位置准确性 | ±0.03毫米/米 |
| 重复位置准确性 | ±0.02毫米 |
| 最高位置速度 | 70米/分钟 |
| 促进 | 1克 |
| 绘图编程模式 | Solidworks，Pro / e，UG等直接导入 |
| 机器重量 | 6.5-7.5T |
光纤激光切割机的优点
1.优异的路径质量：更小的激光点，高工作效率，高品质。
2.切割速度快：切割速度是同功率CO2激光切割机的2-3倍。
3.运行稳定：采用世界顶级进口光纤激光器，性能稳定，关键部件可达10万小时;
4.光电转换效率高：与CO2激光切割机相比，光纤激光切割机具有三倍的光电转换效率。
5.低成本：节约能源，保护环境。光电转换率高达25-30％。电耗低，仅为传统CO2激光切割机的20％-30％左右。
6.低维护：光纤线路传输无需反射镜头，节省维护成本;
7.操作简便：光纤线路传输，光路无需调整。
机器细节
管道自动捆绑装载机功能
1.自动捆绑装载机，可节省人工和装载时间，达到批量生产的目的
2.圆管，矩形管等管道可全自动装载，无需人工干预。
3.其他形状的管子可以人工半自动进料。
4.Max Loading Bundle 800 * 800mm
5.Max装载捆绑重量2500kg
6.胶带支撑架，便于拆卸
7.自动提升管束
8.自动分离和自动对齐
9.Robotic手臂填充和准确喂养
自动收集装置：
1.自动升降支撑，接收管和废料进入篮子
2.可视刻度支撑可根据管径快速调整支撑直径
3.可视刻度可调支撑升降装置，节省送料时间，确保同心度，防止管道摆动
升降可调支撑系统：
切割不同直径的管道，通过可调支撑系统快速准确地找到同心管和爪，实现快速送料，护理送料的目的，节省安装时间。可以辅助夹头支撑，减少摆管。
整合床：
1.整板焊接床，全长8米。
2.整合床可以更好地保证设备的同心度，垂直，精确安装快速高效。
3.整体结构紧凑精确。
3D用户界面：
1.直观的界面，与Solidworks，Pro / e，UG软件更好的兼容性，方便易操作。
2.彻底背离传统CNC操作软件代码编程风格复杂的操作方法。
3.降低运营商的要求。
在线诊断功能：
CypTube具有伺服反馈功能的切割头，激光器等组件，可在线诊断故障点设备。
用途：可切割管材，方管，各种异形管材切割。
管直径：20-200mm
切割长度：6米/ 4米等
500W光纤切割厚度：3mm不锈钢，6mm碳钢，2mm铜，2mm铝等，2.5mm镀锌板等
